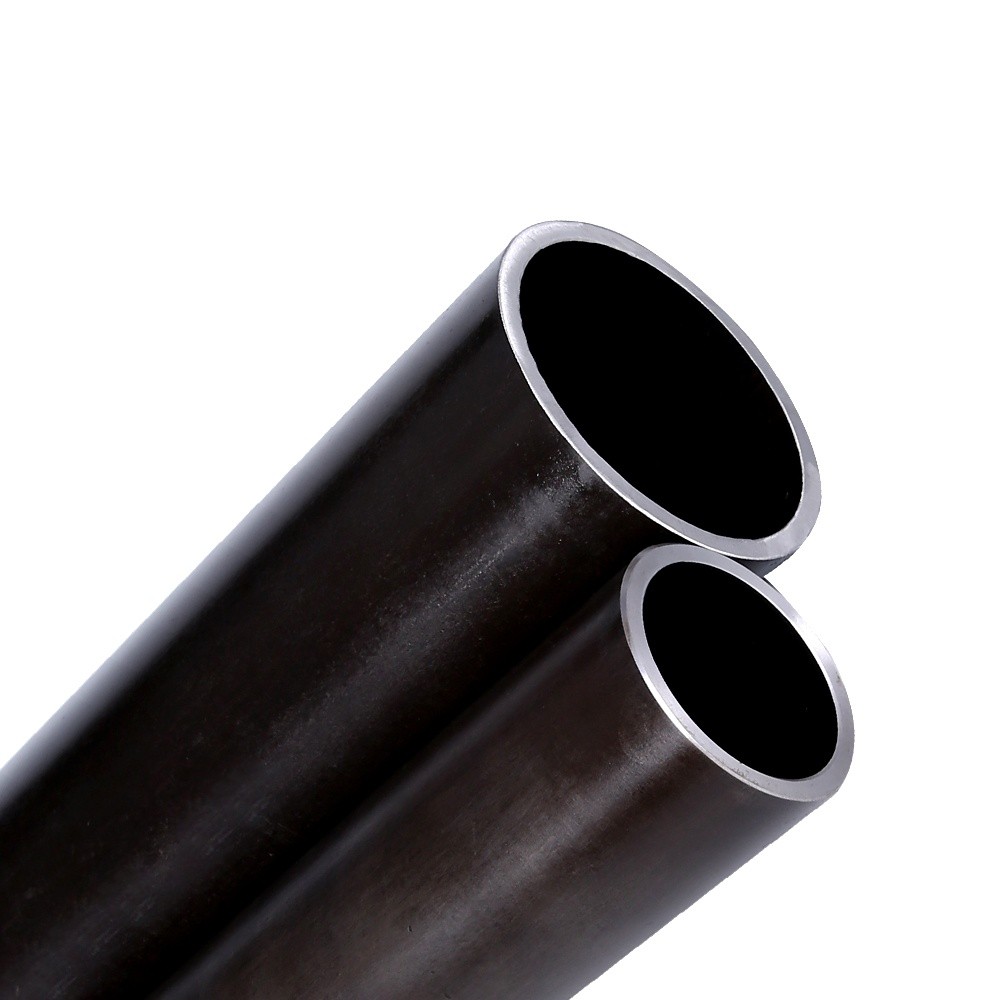

产品描述：
本公司生产的高质量钢管，能够灵活满足不同钻探深度和连接方式的配置使用需求。
产品优势：
金相组织良好
直线度高
残余应力小
尺寸精度高，偏心率低
产品参数
产品规格：
O.D 30-139.7 mm, WT 3-19mm
执行标准：
GB/T 9808 钻探用无缝钢管
GB/T 16950,地质岩心钻探钻具
DIN2391,无缝精密钢管
EN10305-1,精密钢管交付技术条件 第一部分：冷拔无缝钢管
ASTM A519,机械工程用碳素钢和合金钢无缝钢管
DCDMA,美国金刚石岩心钻探标准
BS4019,旋转钻芯设备规范
JIS G3465, 钻探用无缝钢管
按照客户特定技术要求
钢种：
45MnMoB, 30CrMnSiA, 30CrMo, 42CrMo, 40Mn2 ; 34CrMo4, 42CrMo4 ; 4130, 4135, 4140, 1541等
交货状态：
冷加工后消除应力退火 (+SR) (BKS)
正火 (+N) (NBK)
调质 (QT)
常规尺寸
|
规格 |
绳索取心钻杆 |
规格 |
套管 |
||
|
外径(mm) |
内径(mm) |
外径(mm) |
内径(mm) |
||
|
Nom.基准 |
Nom. 基准 |
Nom. 基准 |
Nom.基准 |
||
|
A |
44.45 |
35.05 |
AW |
57.1 |
48.4 |
|
B |
55.55 |
46.05 |
BW |
73.0 |
60.3 |
|
N |
69.85 |
60.45 |
NW |
88.9 |
76.2 |
|
H |
88.90 |
77.80 |
HW |
114.3 |
101.6 |
|
P |
114.30 |
101.60 |
PW |
139.7 |
127.0 |
|
S |
139.70 |
125.50 |
|||
|
规格 |
外管 |
内管 |
||
|
外径(mm) |
内径(mm) |
外径(mm) |
内径(mm) |
|
|
Nom. 基准 |
Nom.基准 |
Nom.基准 |
Nom. 基准 |
|
|
A |
46.05 |
36.50 |
32.54 |
28.58 |
|
B |
57.15 |
46.05 |
42.85 |
38.10 |
|
N |
73.03 |
60.33 |
55.58 |
49.99 |
|
H |
92.08 |
77.80 |
73.03 |
66.80 |
|
P |
117.48 |
101.60 |
95.25 |
88.90 |
|
S |
142.88 |
125.50 |
117.00 |
111.00 |
化学成分
|
钢种 |
C |
Si |
Mn |
P |
S |
Cr |
Mo |
B |
|
45MnMoB |
0.43-0.48 |
0.17-0.37 |
1.05-1.35 |
≤0.020 |
≤0.015 |
0.20-0.25 |
0.001-0.005 |
|
|
4130 |
0.28-0.33 |
0.15-0.35 |
0.40-0.60 |
≤0.040 |
≤0.040 |
0.80-1.10 |
0.15-0.25 |
|
|
1541 |
0.36-0.44 |
– |
1.35-1.65 |
≤0.040 |
≤0.050 |
|||
|
30CrMnSiA |
0.28-0.34 |
0.90-1.20 |
0.80-1.10 |
≤0.020 |
≤0.015 |
0.80-1.10 |
||
|
4140 |
0.38-0.43 |
0.15-0.35 |
0.75-1.00 |
≤0.040 |
≤0.040 |
0.80-1.10 |
0.15-0.25 |
机械性能
| 型号 |
钢种 |
交付状态 |
抗拉强度 Min |
屈服强度 Min |
延伸率 Min |
| DX600 |
45MnMoB |
正火（+N） |
790 |
600 |
14% |
| DX690 |
4130 |
去应力退火（+SR） |
813 |
690 |
15% |
| DX730 |
1541 |
去应力退火（+SR） |
820 |
730 |
15% |
| DX750 |
30CrMnSiA |
调质 （QT） |
850 |
750 |
14% |
| DX850 |
4140/4130 |
调质 （QT） |
950 |
850 |
14% |
| DX950 | 4130/4140 | 调质 （QT） | 1050 | 950 | 13% |
产品应用
-
钻杆用管
-
钻具外管、内管用管
-
套管用管
-
钻杆接头用管
